Autorité d'une vanne

Voir aussi: autorité vanne

cours modéliser vanne avec Mecaflux Pro3D:

modélisation pertes charge vannes





afficher le schéma de l'exemple dans une fenêtre

Procédure détaillée de calcul des pertes de charge de la vanne opercule fermée à 1/8:
- Sélectionnez l'onglet pertes de charges singulières et choisissez parmi les éléments de tuyauteries la vanne opercule.

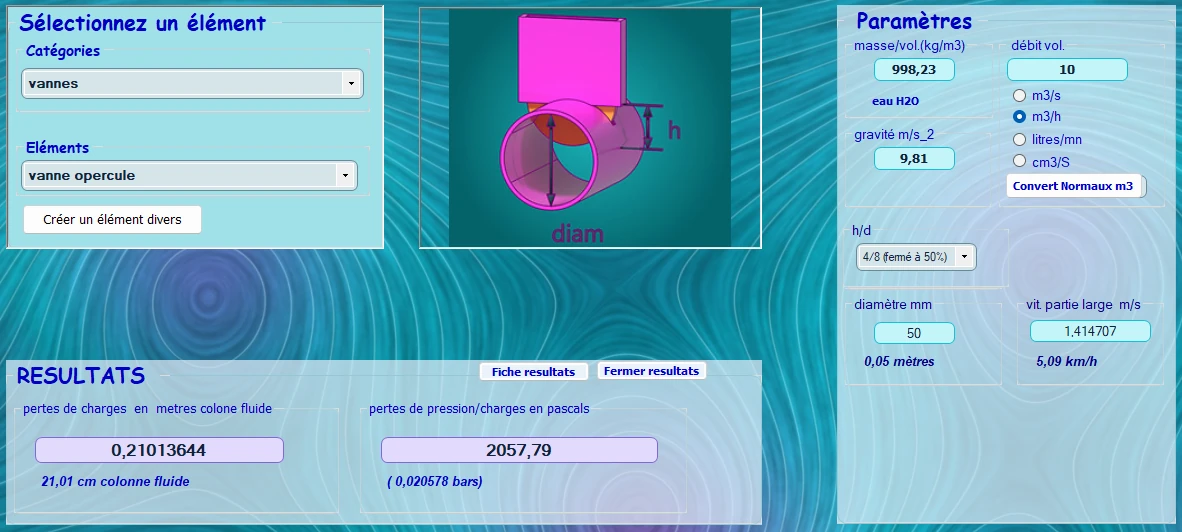

perte de charge hydraulique vanne

 la fiche de résultat apparaît:

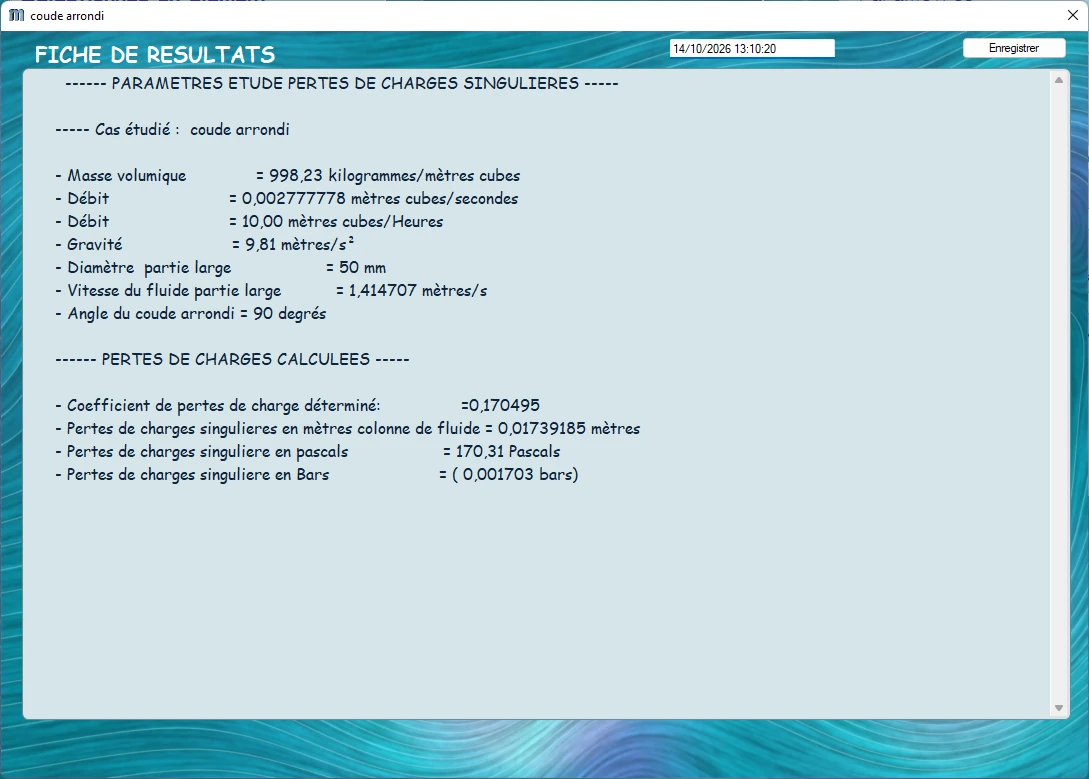

perte de charge hydraulique

-Vol'inventaire des pertes de chargeus pouvez enregistrez vos résultats détaillés dans un fichier en cliquant sur enregistrer dans la barre d'outil (il vous est proposé d'ajouter votre fiche à un fichier déjà existant, cliquez oui et ajoutez à fichier exemple1) il est conseillé d'enregistrer tous vos résultats d'un même réseau dans le même fichier.
-Refermez la fenêtre "fiche de résultats", les résultats sont affichés dans l'onglet pertes de charges singulières.
- Pour les 6 coudes identiques (les virages à 180° sont comptés comme 2 coudes à 90°) du réseau exemple, nous procédons de la même manière que pour la vanne. Nous calculons les pertes de charge pour un coude a 90 degrés avec le rayon de courbure paramétré à 40mm , même valeur que le diamètre . Pour prendre en compte 6 coudes, dans l'inventaire des pertes de charges, sélectionnez "modifier ligne" et entrez 6 dans le nombre d'éléments au niveau de la ligne du coude.

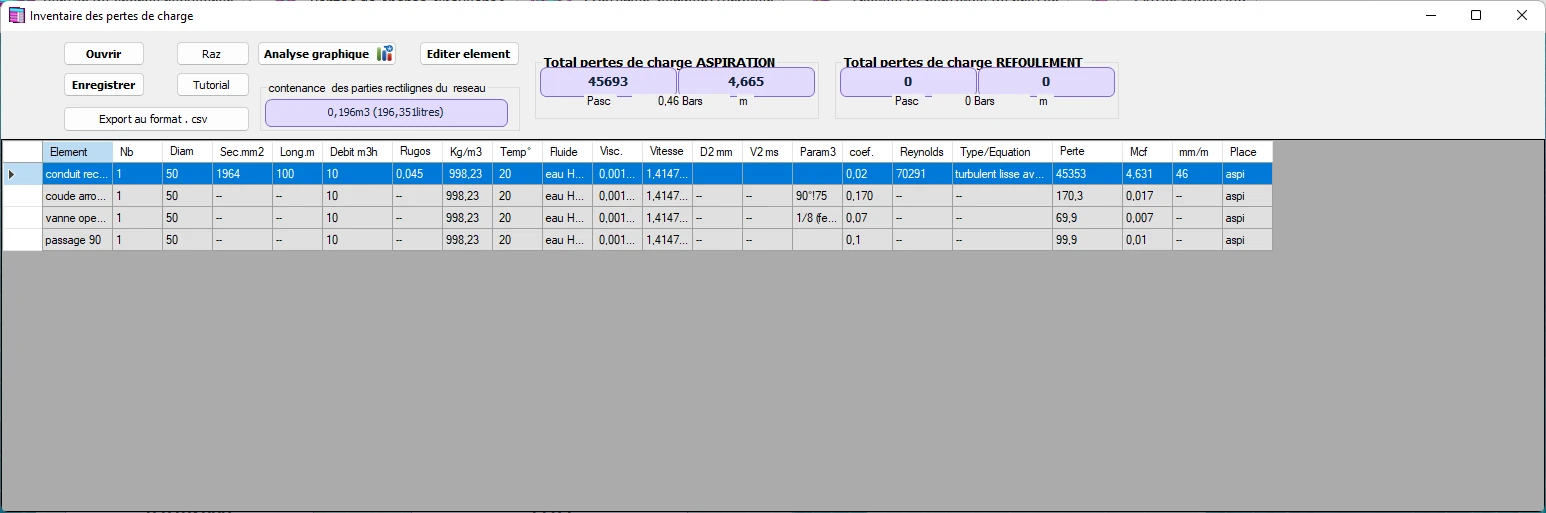

inventaire des pertes de charge

-Pour terminer le calcul des pertes de charges des éléments du tronçon de l'exemple , Il vous reste plus à calculer les pertes de l'entrée et de la sortie des réservoirs en sélectionnant "sortie réservoir brusque" et "arrivée dans réservoir" et en procédant comme précédemment  voyons maintenant comment dimensionner la pompe de ce réseau pour que le débit soit assuré ...suite:dimensionner la pompe d'un réseau



retour exemples

Avec Mecaflux Pro3D, Il est très simple d' insérer une vanne sur chaque branche pour contrôler le débit dans les ramifications:

vanne equilibrage

vanne ramifications

modifier vanne equilibrage branches reseau ramifié
